冬季鋪設(shè)防水卷材的關(guān)鍵注意事項(xiàng)

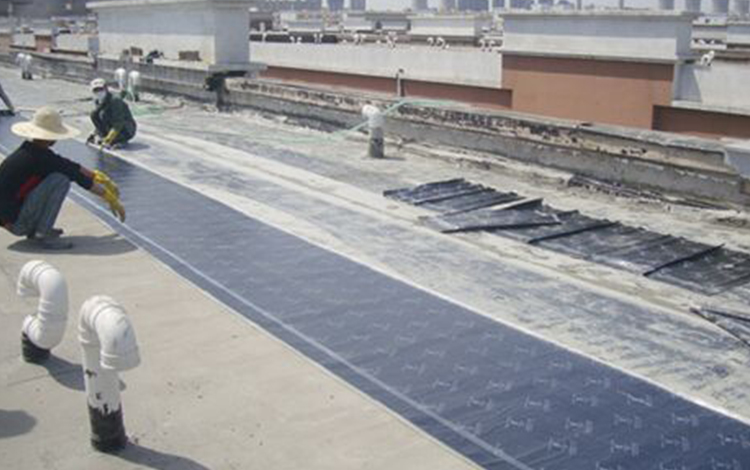

防水卷材在眾多行業(yè)中扮演著不可或缺的角色，尤其在冬季施工時(shí)，需要特別注意以下幾點(diǎn)，以確保施工質(zhì)量和效果。

一、溫度控制

1. 卷材施焊時(shí)，環(huán)境溫度應(yīng)保持在-10℃以上。若遇到雪天，必須及時(shí)清除屋面的積雪，并密切關(guān)注天氣預(yù)報(bào)，確保在降雪前完成所有搭接縫的焊接工作。

二、材料選擇

2. 在-5℃以下的低溫環(huán)境中，勻質(zhì)（H類）卷材容易因熱脹冷縮而收縮變形，導(dǎo)致施工困難，且在次年春季回暖時(shí)可能出現(xiàn)大量折皺。若客戶對(duì)美觀有較高要求，建議避免在冬季使用勻質(zhì)卷材進(jìn)行施工。

3. 相對(duì)而言，帶加強(qiáng)筋的P類卷材在低溫下表現(xiàn)更為穩(wěn)定，正常拉伸可滿足施工要求。但鋪貼時(shí)也應(yīng)盡量選擇相對(duì)溫暖的中午時(shí)段進(jìn)行。

三、焊接質(zhì)量

4. 冬季施工容易出現(xiàn)虛焊現(xiàn)象，特別是手工焊接接頭和丁字形接頭部位。由于卷材在低溫下變得脆硬，焊縫開始焊接的部位容易出現(xiàn)虛焊。因此，在施焊時(shí)需確保熱風(fēng)溫度在合適的范圍內(nèi)（焊槍出風(fēng)溫度約380℃），接頭部位施焊時(shí)焊槍應(yīng)停留約5秒，確保卷材充分軟化、熔漿飽滿后再移動(dòng)焊槍。

5. 在大面積焊接前，應(yīng)進(jìn)行焊接試驗(yàn)，確保焊接質(zhì)量合格。對(duì)于丁字接頭部位，可用刮刀處理或焊槍稍作停留并用力按壓熔漿。

四、粘接性能

6. 在低溫條件下，粘接PE膜的丁基膠帶可能失去粘接性。因此，在大面積施工前應(yīng)先進(jìn)行粘接實(shí)驗(yàn)。若無法粘接牢固，粘接時(shí)需用焊槍加熱丁基膠帶，并用壓輥壓實(shí)。

五、卷材保護(hù)

7. 在低溫狀態(tài)下，PVC卷材較為脆硬。若在軟質(zhì)保溫層（如巖棉或玻璃絲綿）上施工，應(yīng)避免在卷材上來回踩踏，以免導(dǎo)致卷材龜裂。

六、封口處理

8. 封口密封膠的固化溫度為4～40℃。在此溫度范圍外，固化效果可能不佳。因此，在冬季施工時(shí)，最好將收口隱蔽在扣板之下，以確保在固化前不受破壞和雨雪影響。若無法隱蔽，應(yīng)采取臨時(shí)防護(hù)措施。

綜上所述，冬季鋪設(shè)防水卷材時(shí)，需特別注意溫度控制、材料選擇、焊接質(zhì)量、粘接性能、卷材保護(hù)和封口處理等方面的問題，以確保施工質(zhì)量和效果。
