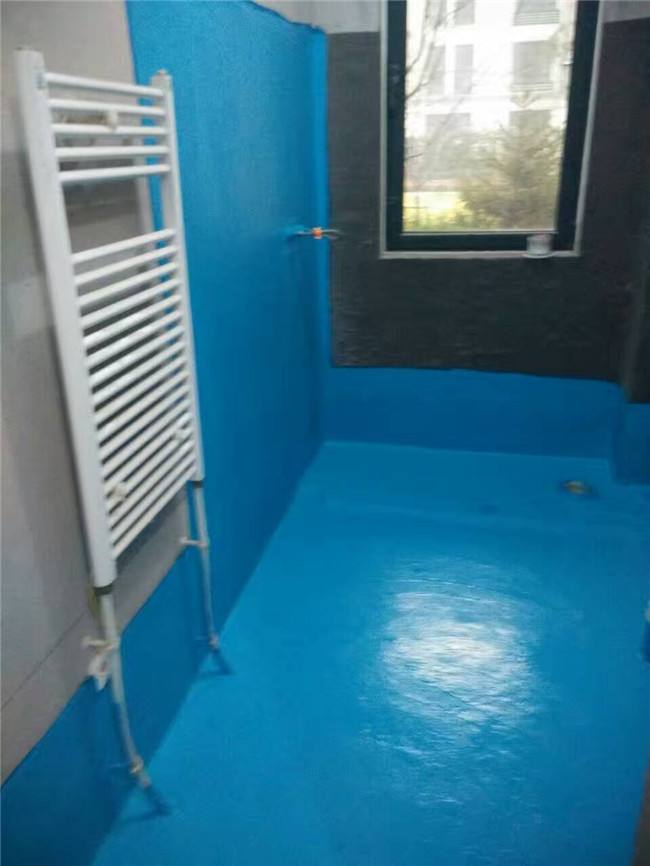

k11防水漿料又叫k11高檔型防水材料，本產品是一種雙組份高聚物分子改性基高分子防水系統。有獨特的、非常活躍的高分子聚合物粉劑及合成橡膠、合成苯烯脂等所組成的乳液共混體、加入基料和適量化學助劑和填充料，經塑煉、混煉、壓延等工序加工而成的高分子防水材料、選用進口材料和國內優質輔料，按照國家行業標準最高等級批示生成的優質產品，列為國家建設部重點推廣產品。當然好的材料是基礎，施工是關鍵，即使材料再好，沒有正規的施工也是無法保證施工質量的。在售后問題中，許多客戶都認為是產品的問題，但是經過我方人員在現場實際施工操作，驗證了產品沒有問題，那么在施工的過程中會有哪些k11施工問題呢？

 一、防水涂膜出現起粉現象

原因分析：一般是由于出現了堆料很厚的情況，在沒有完全干燥透的情況下，乳液沒有形成完整涂膜，較少的水泥基材料水化不能完全固定填料導致起粉現象出現。

那該怎么做？

1、對陰角及時清理流墜物料

2、耐心等待防水層完全干燥后逐次涂刷至足夠厚度

二、K11防水涂料與基層粘接不牢現象（掉磚現象）

原因分析：一般情況是基層處理太差，很疏軟的基層（如加氣磚、輕質墻體、劣質砂漿基層），浮灰、細砂粒很多，強度很低；這會導致防水層容易出現脫皮現象，而貼磚后，因承受不住磚的重量而從防水層脫落。

要求：

1.基層應堅實、平整、無起砂、無空鼓、無裂縫

2.對于基層有浮漿、雜塵、凹凸不平、尖銳物等現象，需要進行修補抹平處理

 三、K11防水涂料閉水起泡現象

原因分析：起泡分為兩種，其一，防水層之間起泡，這是因為表層防水層局部沒有干透，導致局部有漏水缺陷，滲入后，乳液膜吸水溶脹導致防水膜拉伸起鼓；其二，防水層與基層之間起鼓，這是因為防水層粘接不好，基層內部濕氣過多，從而會給防水層一個滲透壓，導致粘結差的區域出現起鼓現象。

注意：為避免防水層之間起泡，一定要待上一道涂膜完全干燥后再進行下一道涂膜的施工；防水層與基層之間起鼓，割掉起鼓部分，待潮氣散盡，重新補涂。

四、防水層出現開裂

原因分析：開裂分為細部開裂和大面開裂，其一，陰角、管根開裂，這一般是因為立面的流掛導致防水層過厚，應力收縮很大，并且直角陰角結構導致應力無法釋放，從而使得拉力過大導致開裂，其二，大面開裂，一般是因為基層不平整，有裂縫導致縫隙處堆料，過厚才會引起大面的開裂，另外，對JS防水涂料，摻入水泥也極易導致開裂現象出現；

要求：

1.對于陰陽角、管根、地漏等細部節點部位，要做抹八字角或抹弧細部處理。

2.基層要堅實、平整、無起砂、無空鼓、無裂縫，對于基層有浮漿、雜塵、凹凸不平、尖銳物等現象，需要進行修補抹平處理。

K11防水涂料使用小竅門：

1、攪拌：先倒入液料，攪拌均勻后倒入粉料，用電動攪拌器充分攪拌均勻；為了減小漿液中的氣泡，需要靜置幾分鐘再重復攪拌一次；

2、涂刷：基層應該充分潤濕但不能有明水，盡量減少浮灰。較好的基層潤濕即可，如加氣磚、輕質墻體，劣質砂漿基層等需進行抹平處理。對陰角切記控制厚度，不能堆料。第一遍盡量薄涂，第二遍和第三遍正常涂刷；一定要前一遍完全干燥后再進行下一道涂刷。

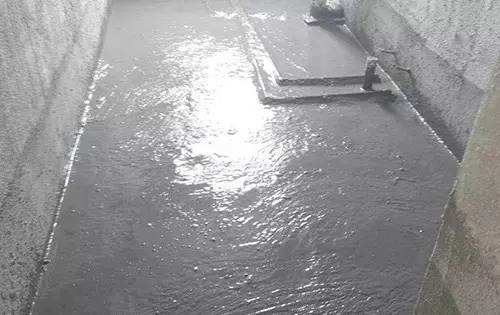

3、閉水：必須完全干燥后再做閉水試驗。

以上是小編為大家列舉的幾個k11施工問題，k11防水涂料是家裝防水中使用率最高的防水涂料之一，施工的時候在保證產品質量的前提下，施工的工藝也是非常關鍵的，大家如果還有什么問題，也可在下方留言討論。
