防水卷材的原料區(qū)分，請你聽我細細講來

文章出處：責任編輯：查看手機網(wǎng)址人氣：-發(fā)表時間：2021-05-26 15:24:00【大中小】

防水卷材是一種由薄層防水材料組成并覆蓋在表面上的防水材料。該薄層是連續(xù)的并且不允許液體通過。防水卷材通常由改性瀝青覆蓋胎基布制備而成，而區(qū)分不同的防水卷材，我們還得從原料說起，來看看吧。


高分子防水卷材的原料

用作防水卷材的聚合物應(yīng)具有比較好的耐老化性能，良好的柔韌性和低溫柔性。具有這些性能的聚合物類型有彈性體（包括橡膠和熱塑性彈性體）、少數(shù)低溫柔性好的熱塑性塑料。

首先是橡膠，它的柔性很好，但雙烯類橡膠容易發(fā)生熱氧老化，所以用作防水卷材的橡膠主要是不含雙鍵或雙鍵含量很少的品種，如三元乙丙橡膠（EPDM）、丁基橡膠（IIR）、氯化聚乙烯（CPE）、氯磺化聚乙烯（CSPE）等。此外，即使分子結(jié)構(gòu)單元中含有雙鍵，但氯丁橡膠的耐老化性能較好，故也是防水材料常用的橡膠品種。

然后是熱塑性彈性體，常用的有熱塑性聚烯烴（TPO）、SBS等。

接下來是合成樹脂（塑料）主要有聚氯乙烯、乙烯共聚物、聚乙烯等。其中聚氯乙烯將通過加入增塑劑或與橡膠共混等手段變成柔軟的彈性體材料，乙烯共聚物往往本身就是良好的彈性體，聚乙烯雖是結(jié)晶型聚合物，但玻璃化溫度低達-80℃，具有優(yōu)良的低溫柔性，做成的薄膜具有很好的柔性和韌性，是土工防水材料的重要原材料。

生產(chǎn)防水材料的原料除主要材料聚合物外，還有許多輔助材料，統(tǒng)稱為助劑。主要的助劑有穩(wěn)定劑、填充劑或增強劑、增塑劑、硫化劑及硫化促進劑、著色劑等。橡膠

高分子防水卷材的主要技術(shù)性能和測試方法

     高分子防水卷材的主要性能指標項目除了沒有瀝青含量這個表示單位面積防水物質(zhì)含量的指標外,其余與前述兩類卷材一樣，可以分為力學性能、低溫柔性(變形能力)、耐環(huán)境性、不透水性四類。
    力學性能主要是拉伸性能和撕裂性能。對于均質(zhì)片材，拉伸性能用拉伸強度和扯斷伸長率來表征;對于復合片，與有胎基的瀝青或改性瀝青防水卷材一樣，拉伸性能用單位寬度上的最大拉力和扯斷伸長率來表征。
    低溫柔性和不透水性的測試方法與瀝青基卷材相似。前者是試件在平板彎折儀器上彎折180°(板間距為卷材厚度的3倍)不出現(xiàn)開裂的最低溫度。后者是在不透水性測試儀器上0. 3MPa壓力下保持2h不透水,比聚合物改性瀝青防水卷材的30min不透水要求更高。

耐環(huán)境性能包括熱老化、人工氣候老化、耐化學介質(zhì)(酸、堿、鹽)、吸水率等。一般用經(jīng)過環(huán)境處理以后的力學性能、低溫性能和外觀來表征。
高分子防水卷材的實驗方法見《建筑防水卷材試驗方法》(GB/T328-2007)，該標準共有27個部分。

高分子卷材的主要品種

從材料角度，可根據(jù)高分子防水卷材中的聚合物是否交聯(lián)(硫化)將其分成交聯(lián)型和非交聯(lián)型兩類;按照高分子卷材的層狀結(jié)構(gòu)是否為均質(zhì)材料分為均質(zhì)類和復合類兩類。
按照《高分子防水材料第1部分片材》(GB 18173. 1---2006),高分子防水卷材(即片材)分成均質(zhì)片、復合片和點粘片三類,每類下面再按所使用的材料分類。如下表所示。

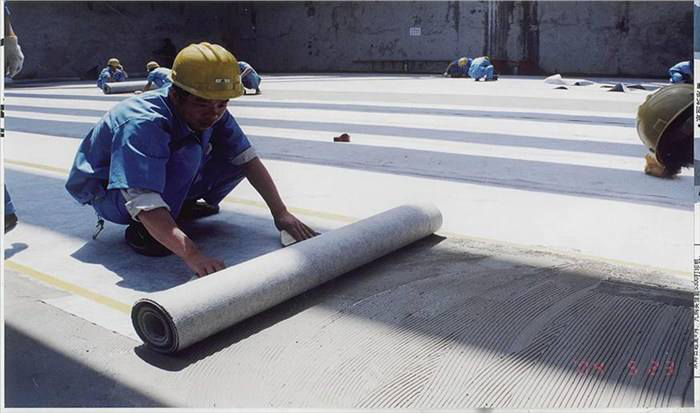

1.高分子復合防水卷材

防水卷材是以聚乙烯類合成高分子材料為主防水層，添加助劑、防老化層、增強增粘層與丙綸無紡布經(jīng)過自動化生產(chǎn)線復合而成的新型防水材料。特點:該產(chǎn)品上下表面粗糙，無紡布纖維呈無規(guī)則交叉結(jié)構(gòu)，形成立體網(wǎng)孔，適合多種材料粘合，尤其與水泥材料在凝固過程中直接粘合，只要無明水便可施工,其綜合性能良好,抗拉強度高抗?jié)B能力強，低溫柔性好，膨脹系數(shù)小，易粘接，摩擦系數(shù)小可直接設(shè)于砂土中使用，性能穩(wěn)定可靠。是一種無毒、無污染的綠色環(huán)保產(chǎn)品。適用于工業(yè)與民用建筑的屋面防水，地面防水.地下室防水，防潮隔氣，室內(nèi)墻地面防潮，衛(wèi)生間防水，水利池庫、渠道，橋涵防水，防滲，冶金化工防污染等防水。
