據統計，目前我國各類防水卷材占建筑防水材料產品比例達60%以上，防水卷材已成為防水工程施工中主要使用的防水材料。但是，正如防水行業流行的一句話“三分材料七分施工”那樣，質量再好的防水卷材，施工不當也會導致防水層的失效滲漏，因此在防水工程中卷材的標準化施工顯得尤為重要。迄今為止，常用的防水卷材鋪貼方法有熱熔法、熱粘法、自粘法、濕鋪法、預鋪法等，接下來，讓我們一起對其中幾種卷材鋪貼方法與技巧以及注意事項進行了解。

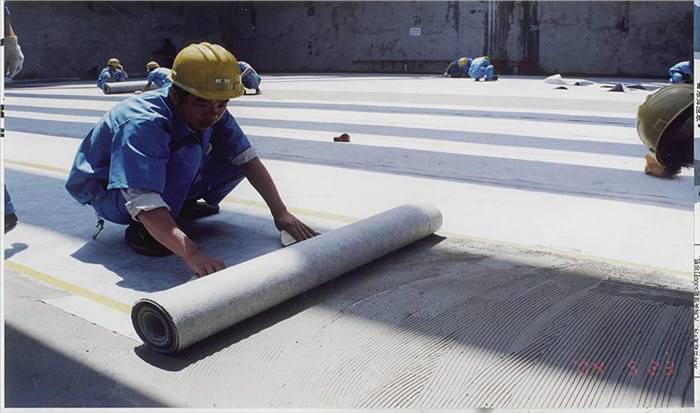

  一、 熱熔法

 熱熔法，是指采用火焰加熱融化熱熔型防水卷材（俗稱SBS）底層的熱熔膠進行粘結的施工方法。

1.基層處理：先將基層表面清潔，確保基層堅實、平整、干凈；涂刷基層處理劑要均勻，要求不露底、不漏涂；表面干燥后方可鋪貼卷材。

2.附加層施工：陰陽角、管根、檐溝、變形縫等部位應做附加層處理，將預先裁剪好尺寸、形狀的卷材鋪貼于基層。

3.大面施工：將卷材打開釋放應力，根據平面彈線位置先將卷材進行平鋪；采用熱熔工具烘烤卷材的下表面及基層表面，使卷材表面的瀝青發亮至熔融狀態時，邊烘烤邊滾鋪卷材，然后用壓輥滾壓，使其與基層粘接牢固。

4.搭接處理：卷材的搭接寬度應為100mm，卷材搭接區應單獨封邊，同樣采用熱熔的方法進行施工，上下卷材搭接處以溢出熱熔的改性瀝青為度，寬度約為3-5mm且均勻順直。

5.閉水實驗：按施工方案要求進行閉水實驗。

6.保護隔離層施工：防水層外表面均應按相關規范或設計要求設置保護層。

 二、熱粘法

熱粘法，是指采用非固化涂料進行熱粘防水卷材（諸如聚合物改性瀝青耐根穿刺防水卷材、多彩瀝青油氈瓦等）的復合施工方法。

1.基層處理：先將表面清潔，確保基層堅實、平整、干凈。

2.附加層施工：陰陽角、管根、檐溝、變形縫等部位應做附加層處理，將卷材預先裁剪成合適的尺寸、形狀。

3.大面施工：采用非固化涂料進行熱粘防水卷材復合施工，非固化（噴）涂層厚度應符合相關規范要求（一般每平米使用量約2.5kg左右）；非固化涂料（噴）涂刷的同時滾鋪防水卷材。

4.搭接處理：卷材搭接區應單獨封邊，采用熱熔法進行施工，上下卷材搭接處以溢出瀝青條為度。

5.閉水實驗：按施工方案要求進行閉水實驗。

6.保護隔離層施工：防水層外表面均應按相關規范或設計要求設置保護層。

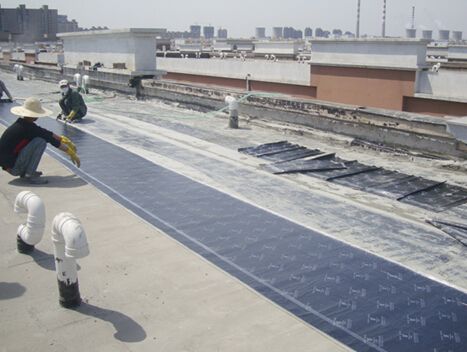

 三、自粘法

自粘法，是指采用帶有自粘膠的防水卷材，不用熱施工，也不需要涂膠結材料，在干燥基面直接進行鋪貼粘結的施工方法。

1.基層處理：基層應確保堅實、平整并干燥（防止基面潮濕高溫天氣下水氣散發導致空鼓，影響粘結效果）、干凈、無起砂、灰塵和油污，凹凸不平和裂縫處應用砂漿找平，施工前應對基層檢查、驗收，符合要求后進行清理和清掃，必要時用吸塵器或高壓吹塵機吹凈。

2.涂刷基層處理劑：在鋪貼卷材前，應涂刷基層處理劑，涂刷應均勻并完全覆蓋所有待粘貼卷材部位，不得漏涂和堆積。

3.細部節點處理：基層處理劑干燥后及時按照相關規范或設計要求對需做附加防水層的部位進行處理。對卷材不易粘貼的細部宜用噴燈輔助或者借助其他加熱設備進行輔助加熱施工。一般部位附加層卷材應滿粘于基層，應力集中部位應根據規范空鋪。

4.大面施工：

1）水平面：基層處理劑干燥后，應及時彈線并先開卷預鋪、充分釋放應力，然后鋪貼卷材。貼時先將起端固定后逐漸鋪開，展開的同時解開隔離材料，鋪設時由低向高（如遇氣溫較低環境，施工時可適當用噴燈或其他輔助加熱設備進行輔助加熱施工）。

2）垂直立面：卷材與基層和卷材和卷材均采用滿粘結法施工。立面卷材收頭，應先用金屬壓條固定，然后用卷材密封膏進行封閉處理。

5.保護隔離層施工：卷材鋪貼完成并經檢查合格后，應將防水層表面清掃干凈，對防水層采取保護措施并根據設計要求進行防水保護層施工。卷材防水層與剛性保護之間設隔離層，隔離層材料可為低質瀝青卷材，塑料膜、紙筋灰等。

            四、濕鋪法

濕鋪法，是指將用于非外露防水工程的濕鋪防水卷材，用素水泥漿或水泥砂漿與基層粘結的施工方法。

1.基層處理：基層應堅實、平整、干凈、無起砂、灰塵和油污。

2.卷材采用水泥砂漿與基層粘結：當采用水泥膠漿時，膠粉摻加量為水泥重量的3％—5％；當采用水泥砂漿時，配比為水泥：中砂=1:2，實際加水量需要結合基層潮濕程度現場調整，水泥建議使用強度等級42.5的普通硅酸鹽水泥。水泥砂漿攪拌均勻后，刮涂于基層。

3.大面施工：把卷材抬至待鋪的預定部位，將卷材先預鋪開，充分釋放應力后，對好基準線，掀起卷材底面隔離膜，把卷材一端固定，然后一邊推鋪卷材一邊用壓輥向兩邊及前方滾壓排氣粘牢。

4.接縫粘貼：卷材接縫采用冷自粘方式。相鄰短邊接縫應錯開1m以上；長邊接縫施工時，撕去接縫自粘邊的預留隔離帶， 對準粘貼標志線直接粘貼；然后用專用密封膏將加強密封收頭處理。

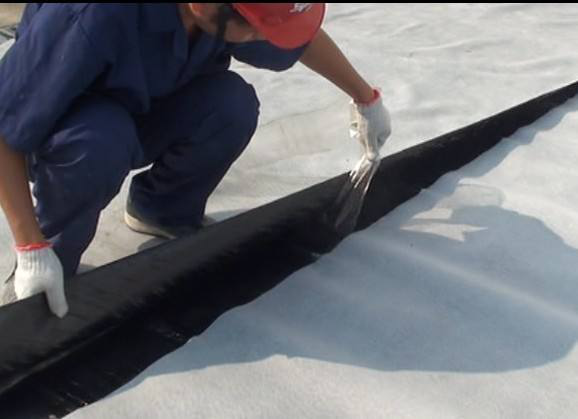

          五、預鋪法

        預鋪法，也稱預鋪反粘法，是指將皮膚式反應粘結型高分子防水卷材或覆有高分子自粘膠膜層的防水卷材空鋪在基面上，然后澆筑結構混凝土，使混凝土漿料與卷材膠膜層緊密結合的施工方法。

1.卷材預鋪：將產品量好裁切，將卷材的自粘層隔離紙面朝向結構層，另一面朝向基層，預先鋪設在墊層、保護墻、 地下連接墻或排樁上。(暗挖隧道采用帶土工布表面材料的高分子卷材直接掛在預先固定的掛鉤上)。

2.卷材接縫：卷材接縫采用冷自粘方式，撕去接縫自粘邊的預留隔離帶直接粘貼即可，形成完整密閉的防水系統。

3.卷材反粘：撕去隔離紙，澆筑結構混凝土，卷材能與流動的混凝土相互交聯嚙合，形成強大的粘接力。這樣卷材就粘結到混凝土建筑結構上，從而形成防水卷材與建筑結構剛柔無間隙結合，從而形成強力密閉無竄水的系統性防水結構。

4.如需綁扎鋼筋，揭去隔離紙直接綁扎即可，無需再為防水卷材澆筑砂漿細石混凝土做保護層。
